KJ、KM、KL系列單線遞進式分配器(7～21MPa)

Loading zoom

所屬分類：干油分配器
點擊次數：0
發布日期：2023/09/11

詳細介紹

一、概述

KJ、KM、KL系列單線遞進式分配器，適用于潤滑點密集、耗脂量不同，

給油頻繁單線集中潤滑系統中，組成子母式分配系統實現分區控制進行潤干油潤滑廠家滑的場合。
KJ、KM、KL系列單線遞進式分配器，它由中碳合金結構鋼制造的供給體、

端部體和3～8片根據設計需要所確定的給油量和出油口數的中間體組合而成。

分配器的正常出口設置于分配器的兩側面，在上面還設置有預備出口，各中間

體的出油口內均裝有止回閥，能徹底防止因潤滑點背壓作用而產生潤滑脂的逆

流，保證了各出油口的給油量定量、準確。

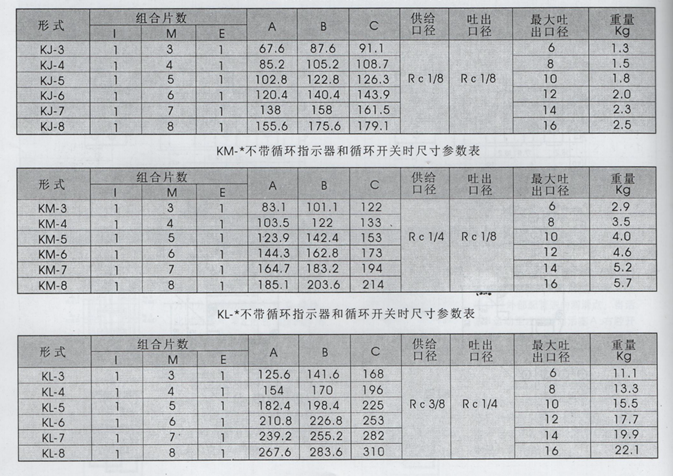

二、技術參數

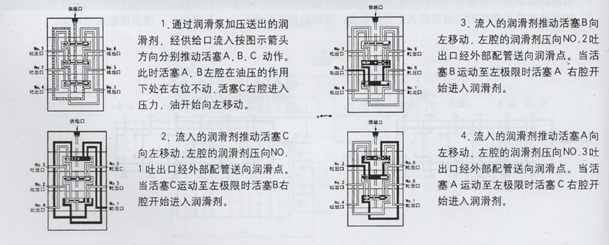

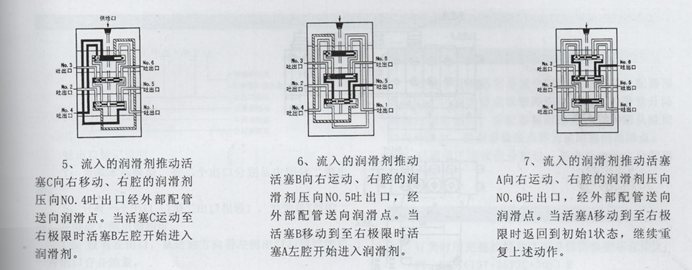

三、動作說明

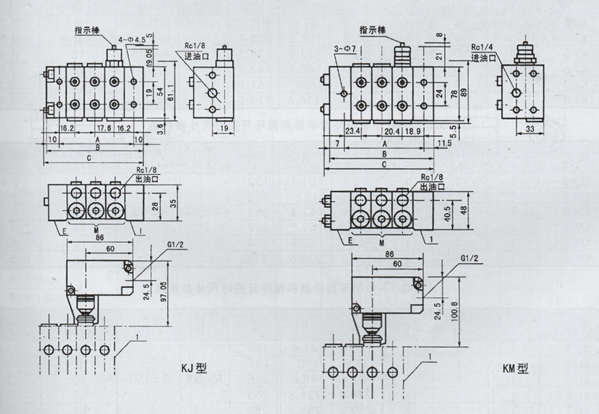

四、外形尺寸

五、型號說明

吐出口標記說明
T:為基本標準型,有二個出口分別從中間體二側出
油
S:只有一個出口(T型二出口相通),油量是T型的二
倍,左側或右側出油均可。
LC:沒有左出口,從進油方向看左側出口與鄰接的后
片出口合并油量
RC:沒有右出口,從進油方向看右側出口與鄰接的后
片出口合并油量。
2C:沒有出口,左右出口均與鄰接的后一片出口合并
量。

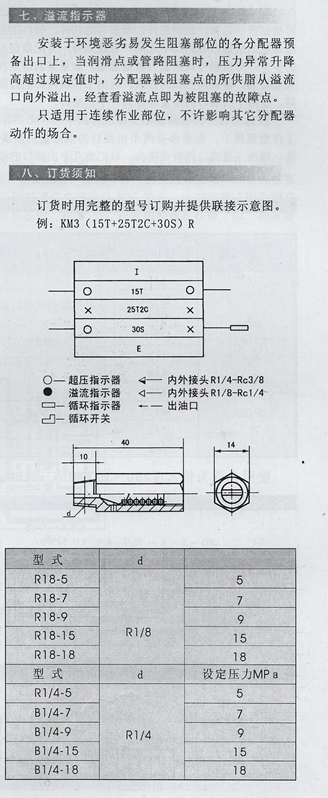

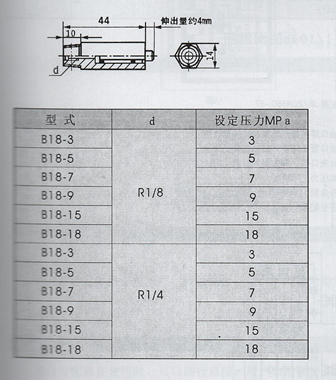

六、超壓指示器
安裝于分配器的預備出口,當潤滑點或管路阻塞時,
壓力升高超過規定值時,指示器外部稍伸出。通過系統發
出的故障信號,現場查找指示有否伸出就可直接查到所阻
塞的部位。
