DF型電磁換向閥(20MPa)

所屬分類：稀油潤滑部件
點擊次數：0
發布日期：2022/11/21

詳細介紹

一、使用條件

用于電動終端式集中潤滑系統，由電控柜接受PV-2E型壓力操縱閥發出的信號，控制本閥實現兩條供油主管的交替供油和開放。采用圓柱體的滑閥結構，使閥口開閉嚴密，長時間保持高壓不泄漏。采用強力電磁鐵和彈簧緩沖，使得換向可靠。


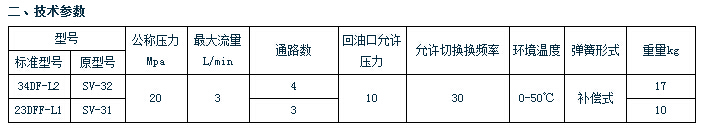

三、使用說明
使用潤滑脂的錐入度為310～385（NLGI0#～1#）貯油器內的壓力（回油口壓力）在3MPa以下時可直接使用。在3～10MPa時需采用外部泄油方式。

電源AC220V 50Hz功率30W電流0.6A瞬時電流6.5A允許電壓波動+10～-15%相對濕度0-95%暫載率100%絕緣等級H


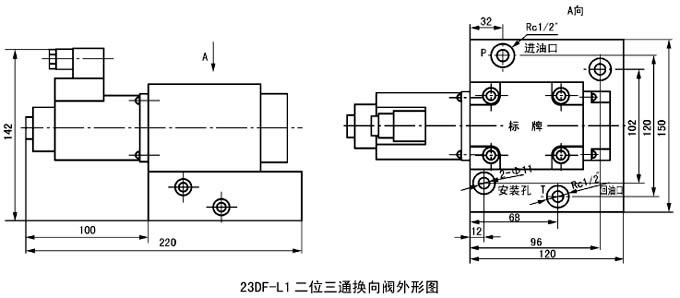

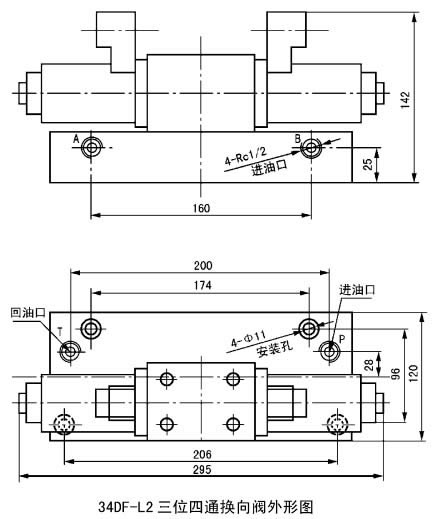

四、動作說明

位置S-1

圖示為給油結束狀態，電磁閥的電磁鐵a和b都斷電去磁，壓力油入口關閉，潤滑泵處于停止工作狀態。在此狀態下兩條供油主管都向貯油器開放。

位置S-2

        泵啟動的同時，電磁鐵a通電得磁，泵輸出的潤滑脂經A 口被送向供油主管L1，供油主管L2仍向貯油器開放。
        位置P-1
        供油主管末端安裝壓力操縱閥，當主管L1末端的壓力超過壓力操縱閥的設定壓力時，將其滑閥推向右側。
        位置P-2
        滑閥移動右側，將與其聯動的觸頭拔到左側、使行程開關LS-1處于接通狀態，向電控柜發出信號，使電磁鐵a 斷電，泵停止工作，恢復到位置S-1。
        下次給油，電磁鐵b通電，泵輸出的潤滑劑經B口被送向供油主管L2，壓力操縱閥動作使行程開關處于斷開狀態。
