多點潤滑泵

您的當前位置:首頁>> 產品中心 >> 多點潤滑泵

DDRB-N型多點潤滑泵

  • 所屬分類:多點潤滑泵

  • 點擊次數:0
  • 發布日期:2022/11/21
詳細介紹

詳細介紹

加工定制品牌創特,其他適用機械潤滑設備
型號DDRB-N型種類14重量40


一.概述

       ZB型多點潤滑泵適用于潤滑頻率較低,潤滑點在50點以下,公稱壓力為20MPa的多線式中小型機械設備集中潤滑系統中,直接或通過單線分配器向各潤滑點供送潤滑脂的輸送供油裝置。特別適用于冶金、重機、港口運輸建筑等單機設備。

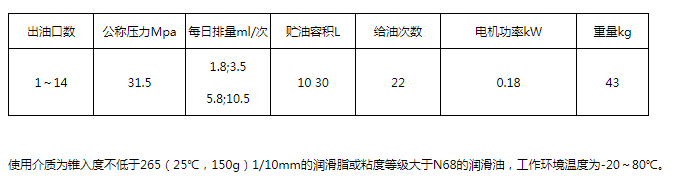

二、技術參數

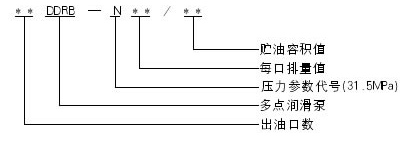

三、型號說明


四、動作說明

        ZB型多點潤滑泵主要由貯油器、減速機構、壓油柱塞泵和電動機等部分組成。電動機驅動蝸杄、蝸輪減速轉動、蝸輪軸帶動偏心驅動輪以低速轉動,由驅動輪的閏盤帶動壓油柱塞泵無件柱塞作往復的吸壓油運動,從而各泵元件的出油口向外排出潤劑。

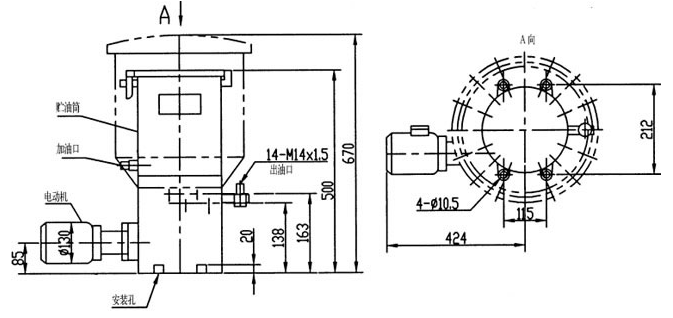

五、外形尺寸


六、使用要領

        1、該型多點潤滑泵應安裝在環境溫度合適、灰塵少,便于檢查、維護保養及方便被脂的地方。
        2、向貯油器內補脂必須使用加油泵從貯油器的加油口加入,嚴禁揭蓋加入不經過濾的使用介質。
        3、按貯油器筒壁上旋向牌規定的旋向進行電機接線,不得反轉。
        4、給油口數可在1-14范圍內任意選擇,根據設備需要不用的壓油柱塞泵元件可以白行拆下,螺孔用M20×1塞封堵即可。

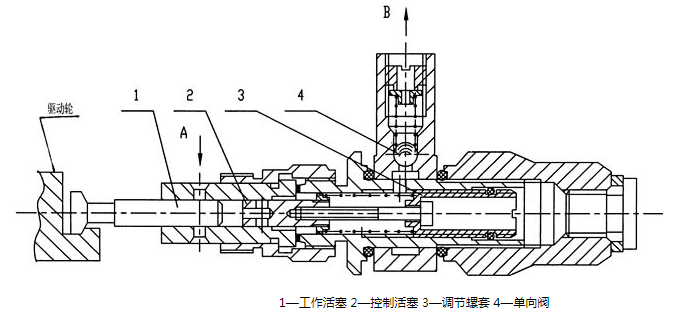

        5、給油量的調整,按下圖調節序3螺套的位置即可獲得。
