DJB-V70型電動加油泵(3.15MPa)

一、概述

適用于干油集中潤滑系統中，向電動潤滑泵的貯油器內充填潤滑脂。該泵為不帶貯油桶型，直接放在200L的油桶上，可以單獨操作，與相應的電控裝置連接可以實現電動潤滑系統的自動補脂。該泵為內藏式柱塞容積泵，采用蝸輪蝸桿減速傳動，運轉平穩，輸出壓力高，出口處設置調壓安全閥具有過載保護作用。

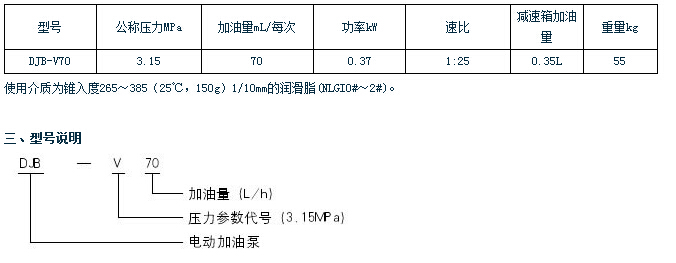

二、技術參數

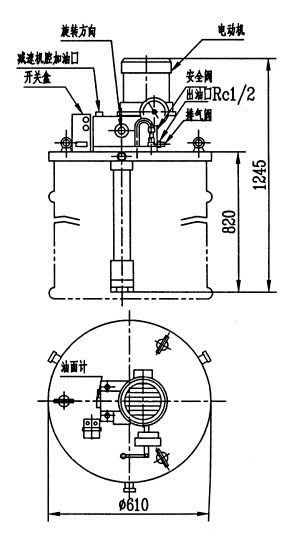

四、外形尺寸

動作說明：

由垂直安裝的電機經蝸桿帶動蝸輪回轉，在蝸輪端面上裝有偏心軸，通過曲柄連桿帶動柱塞上下往復運動，由活塞內部及管帽內單向閥的作用完成吸壓油過程，經輸油膠管向外輸送。

使用說明：

1、建議按旋向箭頭方向接線旋轉。
2、使用的潤滑脂必須干凈、質地均勻，在規定牌號范圍內。
3、首次使用前應向減速箱內注入潤滑油（N220）至規定油面。
4、加油泵首次啟動后，應先打開放氣閥，正常出油后關閉。
5、不許在桶內無油脂的情況下空運轉。
