LQ系列列管式冷卻器(1.0～1.6MPa)

  • 所屬分類：稀油潤滑部件

  • 點擊次數：0
  • 發布日期：2022/11/21
詳細介紹

詳細介紹

一、使用條件

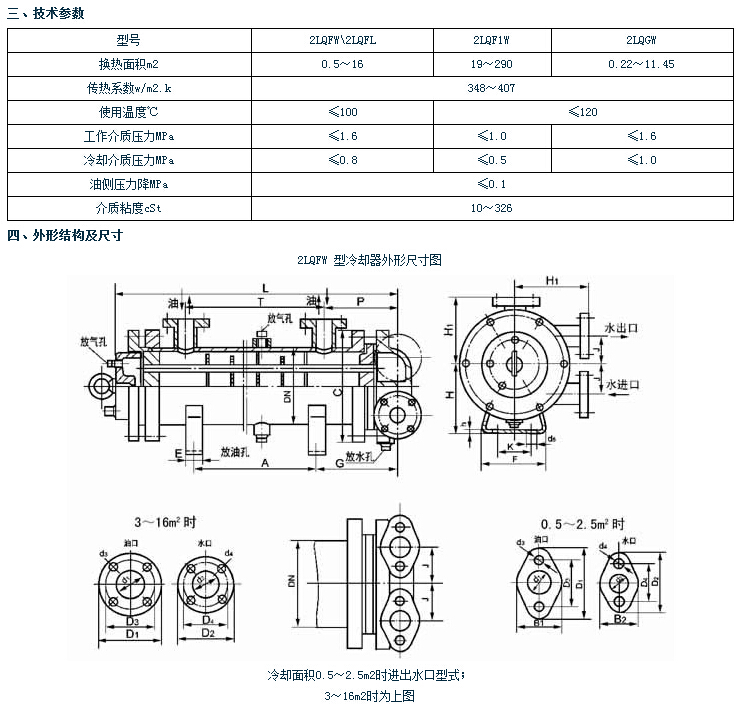

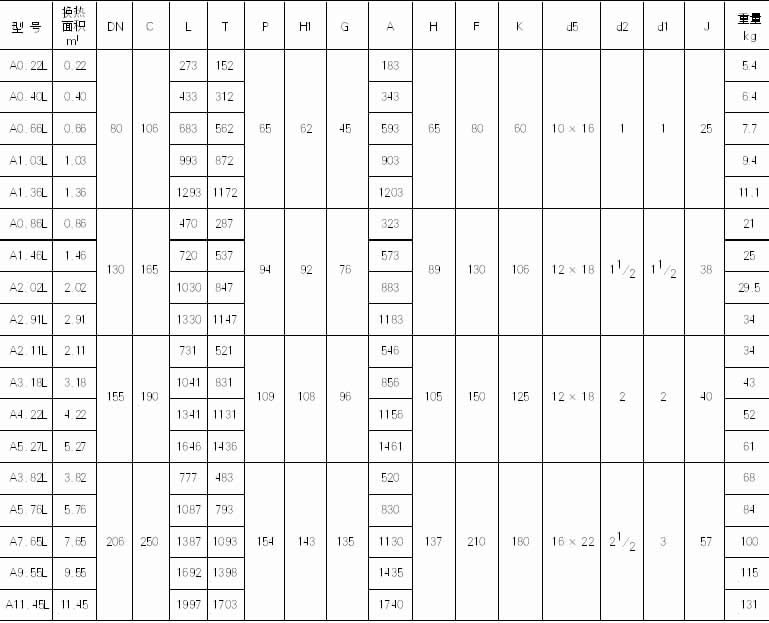

　　與GLLQ型列管式冷卻器相似，產品適用于冶金、礦山、輕工、電力、化工等工業部門的液壓與潤滑裝置，將熱工作油冷卻到要求的溫度；冷卻器的設計Z高溫度為100℃～120℃，工作壓力≤1.6MPa，傳熱系數為348～407w/m2.k，(若采用翅片管換熱，則傳熱系數為523～580W/m2·k，但允許介質粘度為10～50cSt)。下面列出的LQ型冷卻器則規定介質粘度為10～326cSt，主要技術參數如下表：

二、型號含義

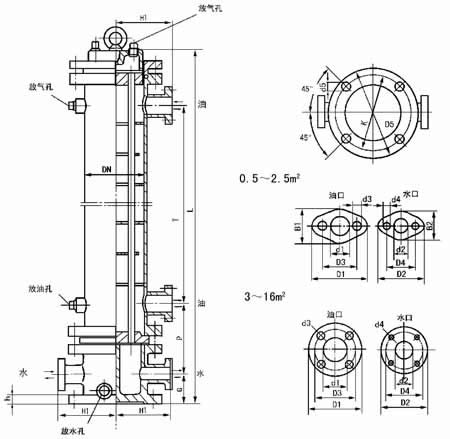

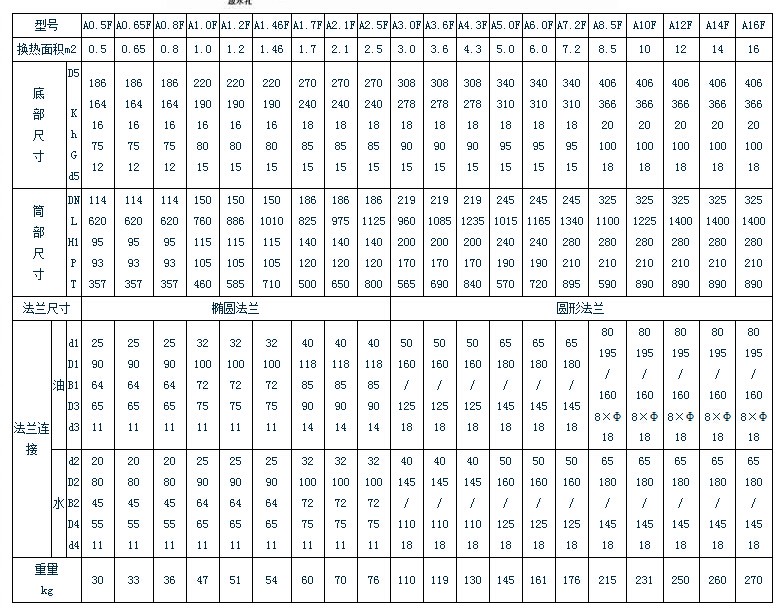

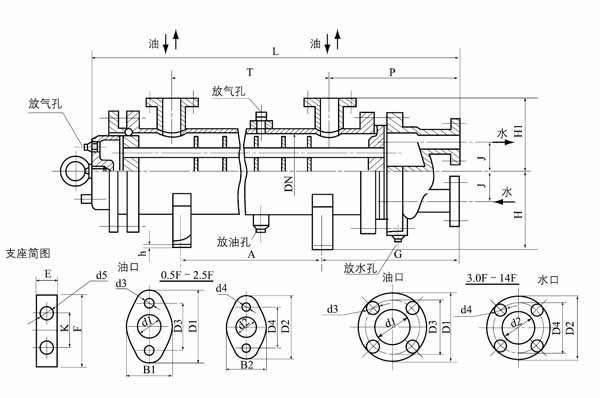

2LQFL型立式冷卻器外形圖及尺寸


2LQF6W型冷卻器

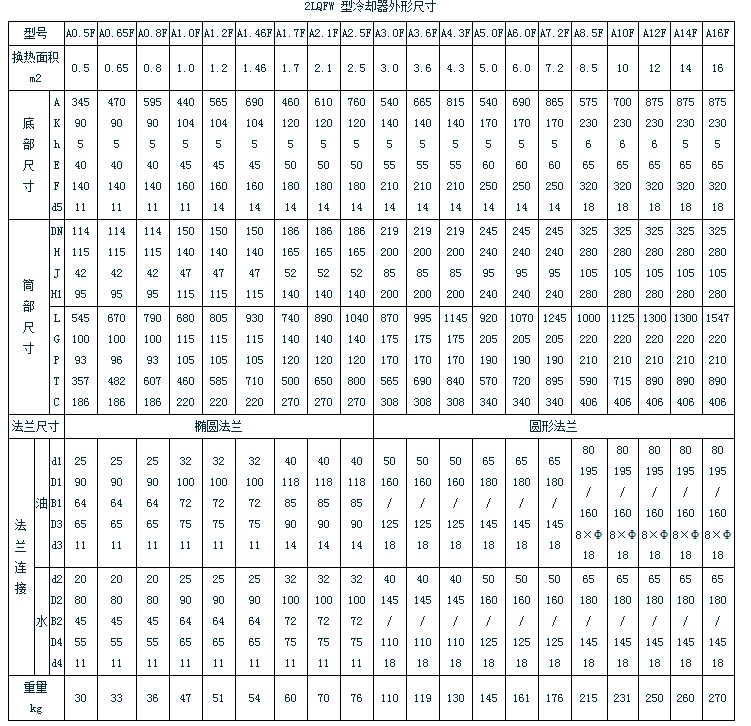

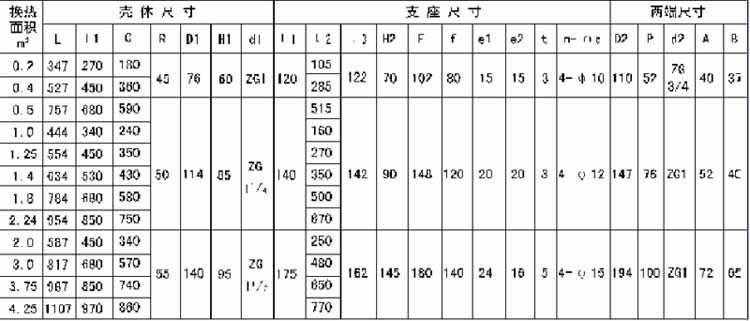

2LQF6W 型冷卻器外形圖及尺寸

2LQF1W型冷卻器

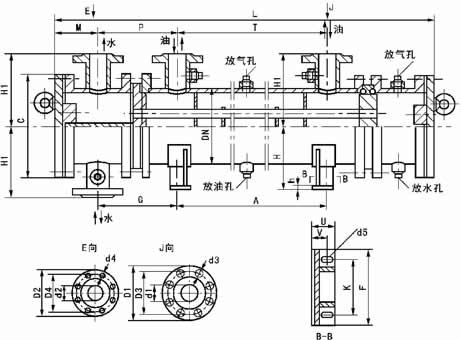

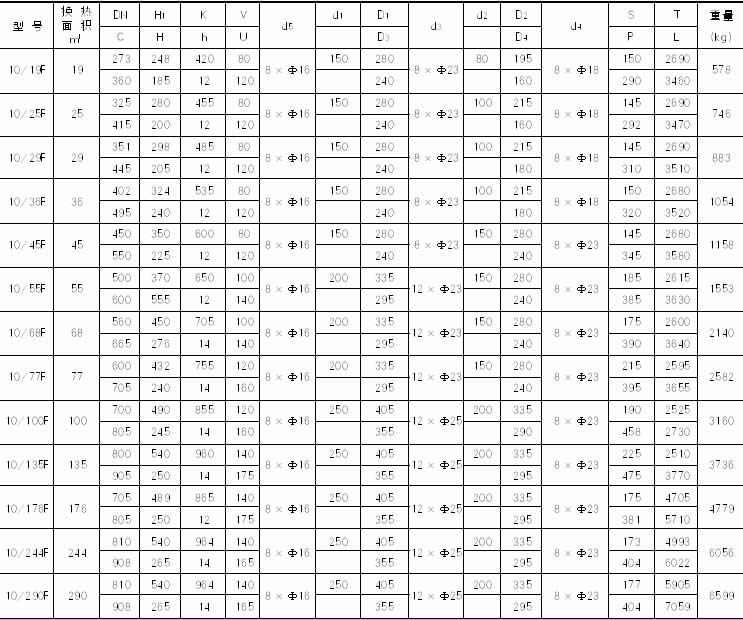

2LQF1W 型冷卻器外形圖及尺寸

2LQF1L型冷卻器


2LQF1L 型冷卻器外形圖及尺寸

2LQGW型冷卻器

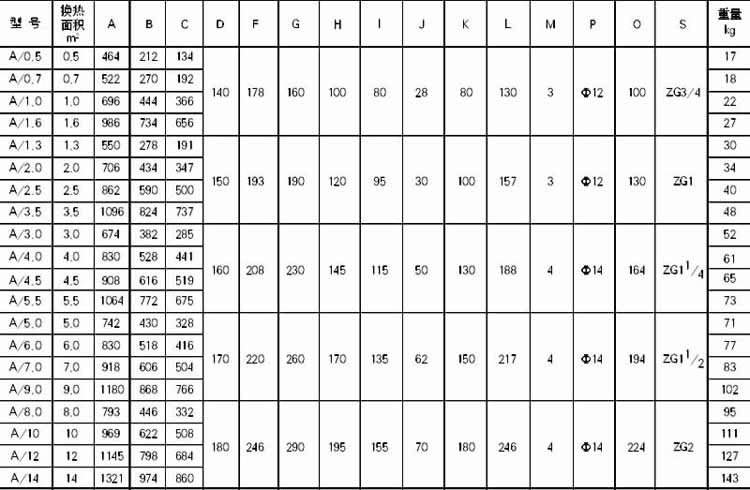

2LQGW型冷卻器外形圖及尺寸

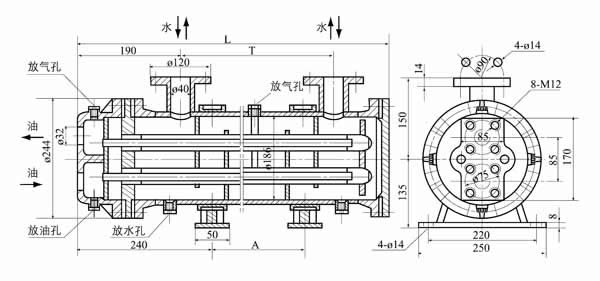

2LQG2W型(固定管板式)冷卻器

2LQG2W型(固定管板式)冷卻器外形圖及尺寸

4LQF3W型冷卻器


2LQGW型冷卻器

2LQF4W型冷卻器外形圖及尺寸
