SGLL型雙聯油冷卻器(1.6MPa)

一、使用條件

　　雙聯冷卻器按GB151 標準和參照西德AD 及美國TEMA標準設計和制造，采用全鋼和部分黃銅結構，油側工作壓力1.6MPa，工作溫度150℃，水側工作壓力1.0MPa，工作溫度100℃。產品具有節能、高效、安全可靠等優點；適用于汽輪發電機組、壓縮機組、風機、泵組及石油化工行業上的油冷卻系統，也可用于其它油冷卻系統。

二、特點
　　1、表列數據為二流程列管式雙聯油冷卻器，若需要可選用四流程、六流程、裸管或翅片冷卻管的冷卻器。
　　2、冷卻器安裝通常為臥式，如用戶需要時可采用二種立式布置，一種進水室在下、另一種進水室在上，便于管束拆卸。
　　3、油水接口法蘭標準按JB/T81-94，根據用戶要求配非標法蘭時應滿足配管要求。
　　4、根據AP Ⅰ 614 標準，冷卻器采用雙聯結構，由二只相同面積的冷卻器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承受整個系統的冷卻負荷，管板一頭固定，一頭浮動，可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇，水室、殼體、三通閥可選碳鋼或全不銹鋼，管板可用碳鋼、不銹鋼或黃銅板；管子材料可選普通黃銅管H68、砷黃銅管HSn70-1A，鋁黃銅管HA177-2A，不銹鋼管1Cr18Ni9Ti、B10、B30 等。
　　5、三通閥采用鋼制焊接結構連續流轉換閥。這種閥門在內部結構發生故障或閥門轉換期間不會造成油路的中斷。外形如圖示。

三、型號標注

四、結構形式

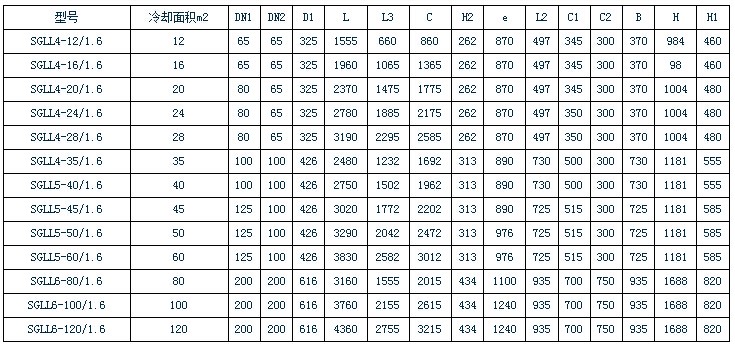

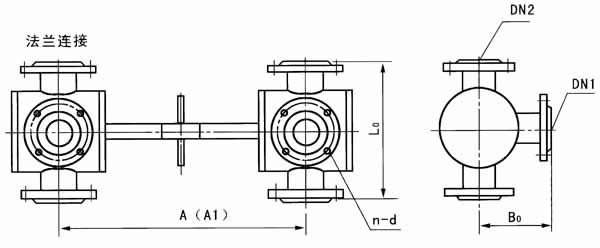

五、外形尺寸

1、臥式

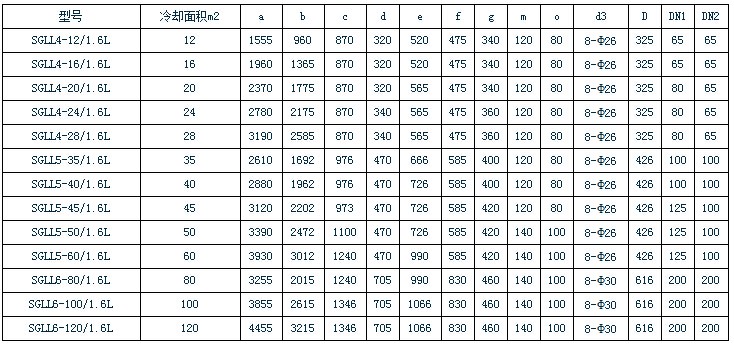

2、立式
